Кран стреловой поворотный КЛ-3

Кран «Пионер» КЛ-3 предназначен для подъёма и перемещения грузов при строительстве, проведении ремонтных или отделочных работ, с земли или перекрытий зданий.

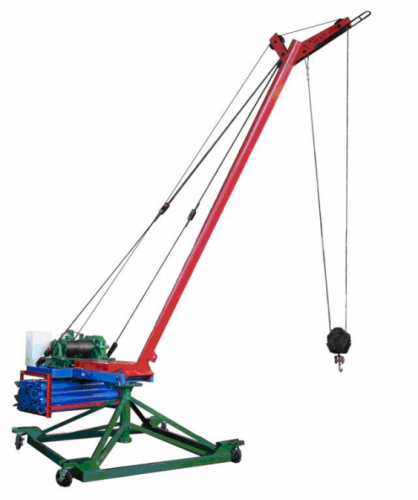

Краны КЛ-3 представляет собой разборную конструкцию. Он состоит из опорной рамы, на которой установлена поворотная платформа, соединенная шарниром со стрелой, крюковой подвески с полиспастом, оттяжек стрелы, электрического оборудования, лебедки и противовеса, закрепленного на задней части поворотной рамы для лучшей устойчивости крана.

Контргруз крана - металлоформа.

При помощи оттяжек стрелу можно фиксировать в трех различных положениях, изменяя таким образом угол наклона и вылет стрелы.
Максимальный угол наклона ограничивается специальными упорами, которые не допускают запрокидывания стрелы назад. Подъём стрелы осуществляется крюком, цепляемым за проушину, которая приварена к основанию стрелы крана.
Поворот стрелы крана осуществляется при помощи электропривода, состоящего из электродвигателя и червячного редуктора.
Для подъёма груза используется лебедка У5120.60.
Для питания электрооборудования крана необходим переменный ток частотой 50 Гц и напряжением 380 В.
Грузоподъёмность при двукратной запасовке каната:
на вылете 2,4м - 1 тонна
на вылете 3,0м - 0.8 тонн
на вылете 4,0м - 0.5 тонн
Грузоподъёмность при однократной запасовке на всех вылетах - 0.5 тонн
